El nuevo sistema de fijación oculta para fachada ventilada.
«Hace dos años, la fijación invisible de los paneles de fachada EQUITONE a una estructura portante ventilada sólo podía conseguirse con un sistema adhesivo o de fijación química, o utilizando el sistema de anclaje TERGO o TERGO+", explica Mark Huys, ingeniero de aplicaciones para fachadas de Etex Exteriors. Pero ambos siguen teniendo ciertas restricciones o limitaciones. No es fácil. Por eso, en Etex empezamos a buscar una alternativa... y descubrimos TUF-S, el sistema de fijación NV3 de SFS.»
Jordi Casulleras, Director General de SFS en España y Portugal: *«Somos un actor internacional en el sector de los materiales y componentes de fijación. SFS cuenta con más de 10.000 empleados en todo el mundo y su sede central se encuentra en Suiza. Estamos presentes en varios mercados como: la electrónica, la aviación, la automoción, la medicina y la construcción. En la península, nos centramos principalmente en el sector de la construcción. Ofrecemos soluciones de fijación para el revestimiento exterior de los edificios bajo diferentes marcas. La innovación es una punta de lanza en SFS: Siempre intentamos ofrecer a nuestros clientes nuevas soluciones para facilitar el procesamiento y conseguir un acabado más estético. Y el sistema de fijación NV3 es un buen ejemplo de ello.» *
Todas las ventajas
El anclaje TUF-S del sistema NV3 ofrece muchas ventajas tanto para el arquitecto que realiza el diseño de la fachada** como para el instalador**. Por supuesto, está el aspecto estético, pero también permite que los paneles de la fachada sean fácilmente desmontables y reutilizables. Así, este método de fijación invisible encaja perfectamente en una filosofía de construcción circular. Jordi Casulleras comenta: «Cuando compras un cuadro, no lo pegas directamente a la pared. Porque nunca podrías colgarlo en otro lugar sin dañarlo. La misma filosofía se aplica a los paneles de las fachadas. Gracias a los TUF-S, los paneles de fachada pueden vivir una segunda vida. La facilidad de desmontaje también es muy útil cuando un panel está dañado.»

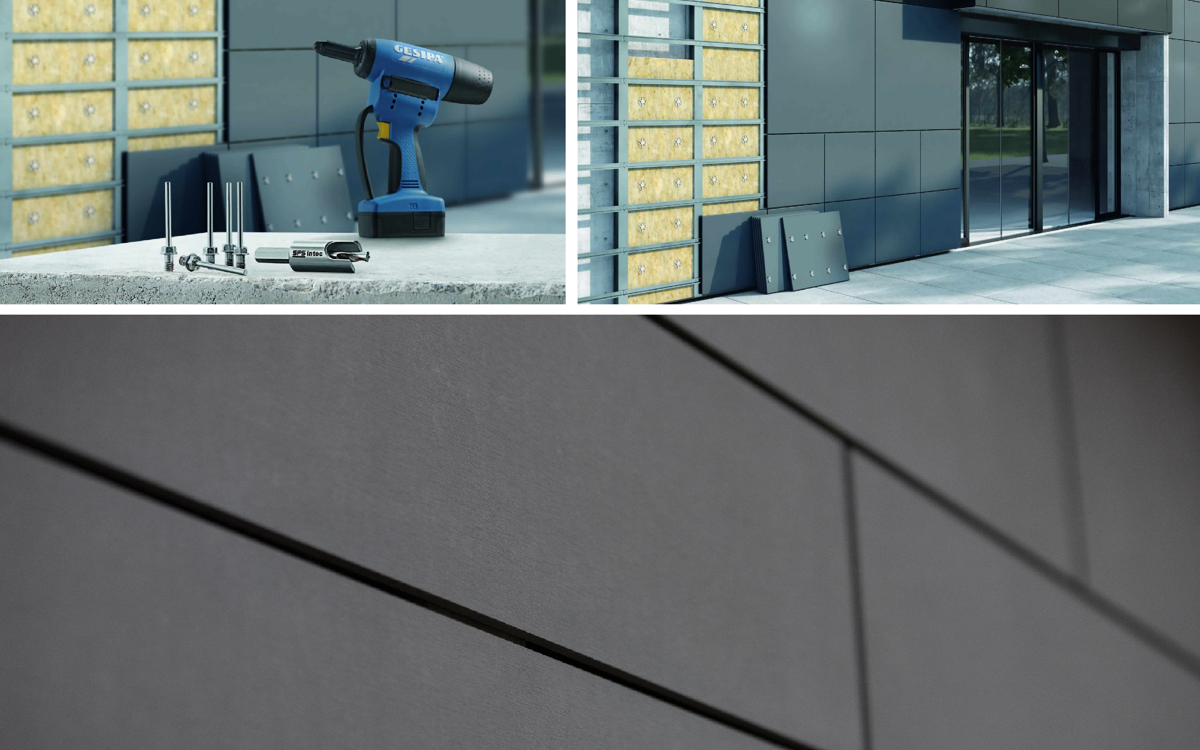

Los paneles de fachada con fijación TUF-S pueden aplicarse a una estructura de soporte de aluminio o madera. Además, pueden instalarse en cualquier condición climática, lo que no ocurre con los materiales que deben pegarse. Además, las grapas pueden ser colocadas de forma rápida y segura por una sola persona. Aparte de la remachadora y el tipo adecuado de taladro con tope de profundidad, no se necesitan herramientas especiales. La fijación de las grapas en la parte posterior de los paneles de la fachada puede hacerse en la obra.
¿Cómo funciona el sistema en la práctica?

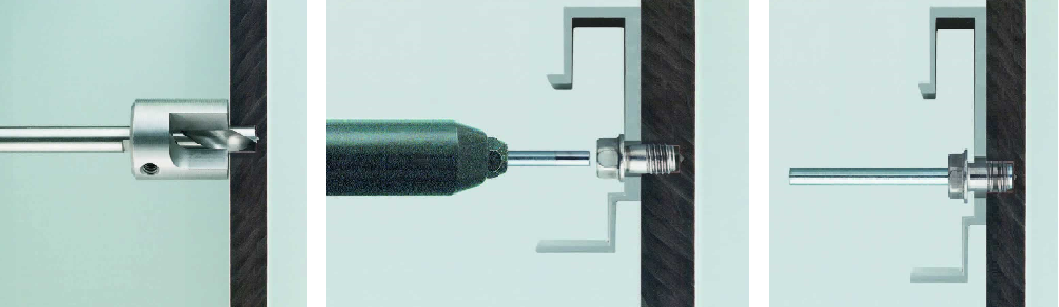

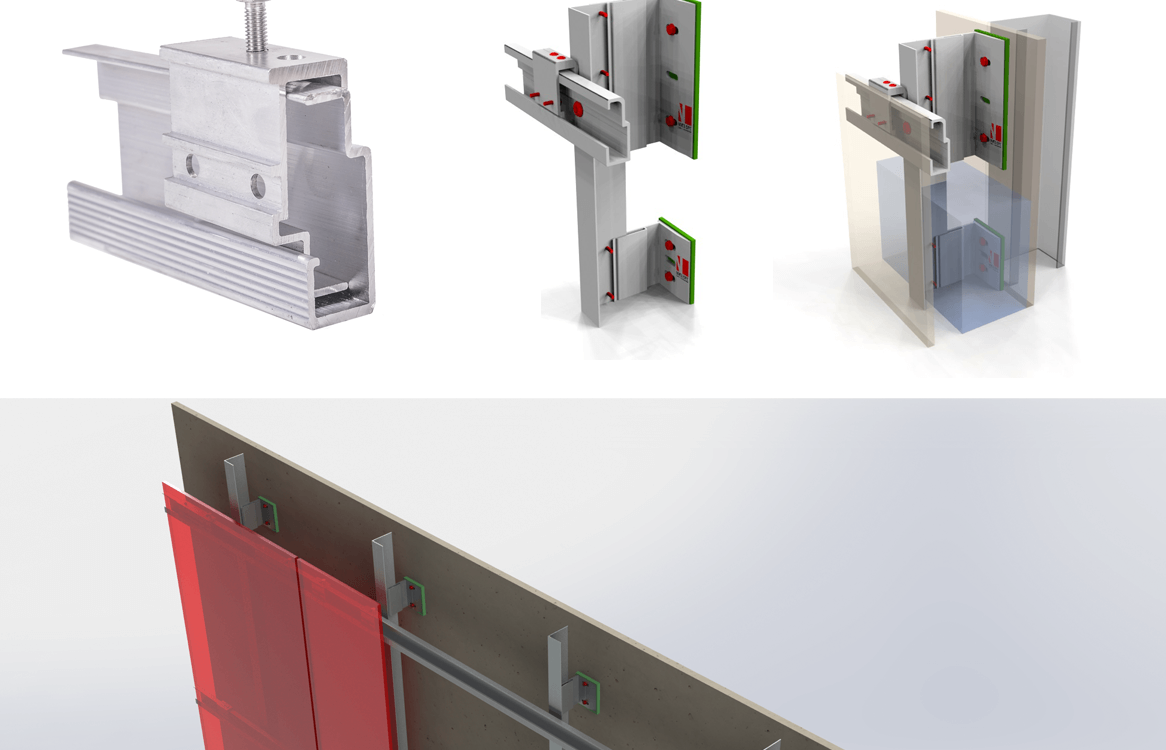

Con el sistema de fijación mecánica oculta NV3, se perforan agujeros de 6 mm de diámetro en la parte posterior de los paneles de fachada EQUITONE, utilizando un taladro con tope de profundidad para garantizar que los agujeros se realizan a la profundidad correcta. A continuación, se fijan las grapas adecuadas en la parte posterior del panel de la fachada con remaches TUF-S en los orificios previamente perforados con una remachadora. Cada grapa requiere 2 remaches TUF-S.
Mark Huys: "Se fijan al menos 4 grapas por panel, pero el número exacto necesario debe ser determinado por una oficina de ingeniería o por SFS y depende de la carga de viento, el tipo de panel, la distribución de las placas, etc. Cada panel de fachada está equipado con 2 grapas ajustables en las esquinas superiores de la placa.
¿Quieres ver lo sencillo que resulta instalar nuestros paneles EQUITONE con el nuevo sistema NV3?
Estas grapas soportan todo el peso del panel, mientras que las otras grapas fijas se utilizan para absorber las cargas del viento. Los paneles de revestimiento se cuelgan con las grapas en rieles horizontales de aluminio que se fijan a una estructura vertical de soporte de madera o aluminio. La instalación es siempre de abajo hacia arriba. Una vez que el panel está en su posición final, un tornillo fijado en una de las abrazaderas ajustables superiores impide el movimiento lateral. Un tornillo de bloqueo por panel es suficiente y debe colocarse siempre en el mismo lado para cada panel. Sin embargo, es importante que este sistema de fijación NV3 se integre directamente en el diseño de la fachada, ya que los perfiles horizontales de soporte de aluminio añaden sólo unos 26 mm a la estructura de la fachada.
Proyectos destacados
EQUITONE y SFS han unido sus fuerzas y ya han utilizado el sistema de fijación invisible NV3 en varias obras de España y Portugal, así como en algunos proyectos notables europeos, como un edificio monumental en el Keizersgracht de Ámsterdam y la construcción de una residencia de ancianos en Haacht.
